Schaltschrankbau
Maßgeschneidert: erst geplant, dann gebaut – Aufbau und Verdrahtung elektrischer Steuerungen, geprüft nach DIN EN 61439.
Jeder Schaltschrank bei uns ist ein maßgeschneidertes Projekt. Unser Steckenpferd ist die Planung dahinter: Wir legen Komponenten, Schaltplan und Aufbau fest, bevor gebohrt wird – für neue Maschinen genauso wie für den Umbau oder das Retrofit bestehender Anlagen.
Maßgeschneidert: erst geplant, dann gebaut

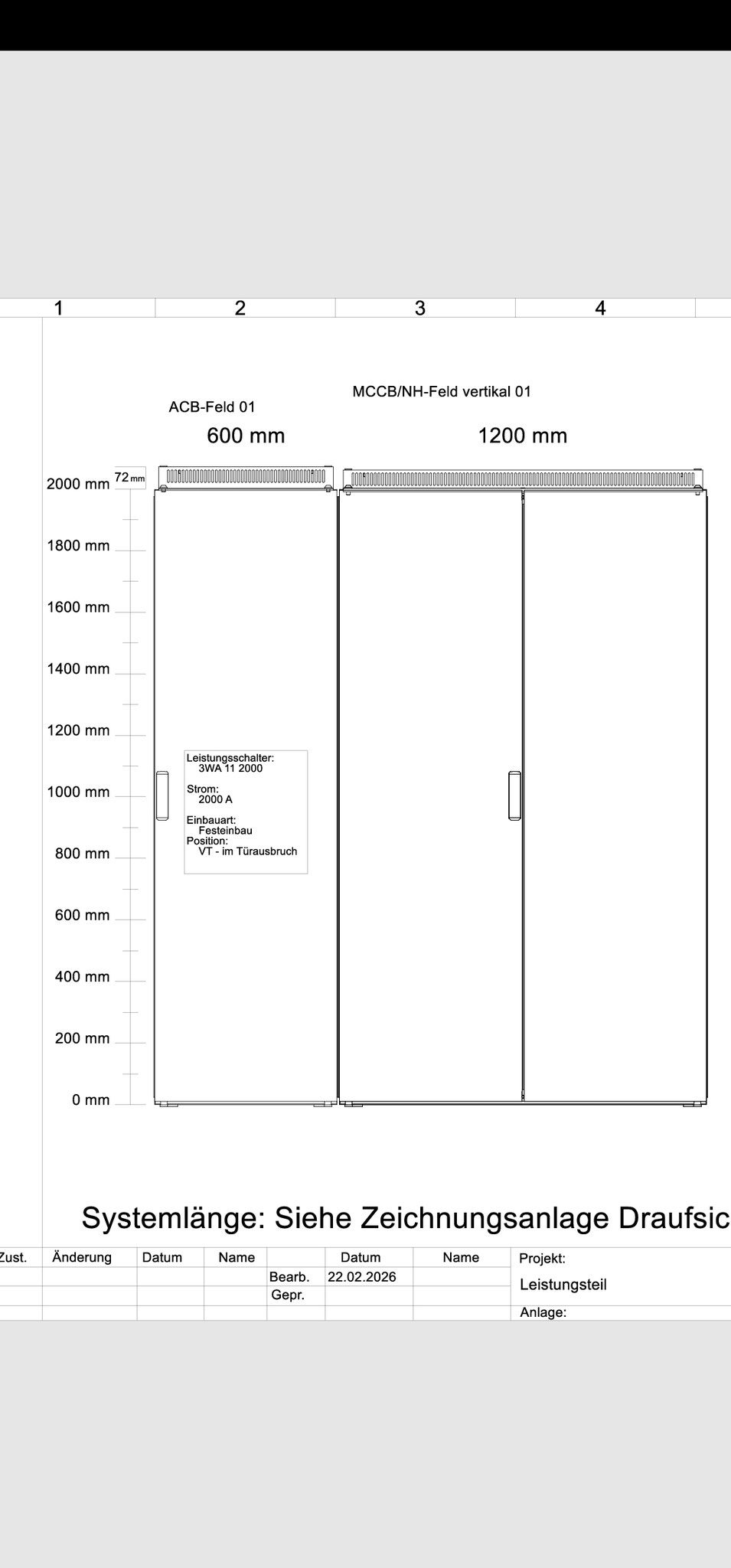

Sie bekommen keinen Schrank von der Stange. Wir planen Ihre Steuerung in unserer eigenen Planungssoftware (Kühr Suite) – Schaltplan, Montageplatte in 2D und Schrank in 3D aus einem Datensatz – und bauen sie danach in unserer Werkstatt auf. Ob neue Maschine, Erweiterung oder Umbau einer bestehenden Anlage: Die Planung ist bei uns kein Beiwerk, sondern der Kern.
Wiederholfertigung: derselbe Schrank 10- oder 20-mal
Brauchen Sie denselben Schrank öfter, bauen wir ihn nach freigegebener Stückliste erneut auf – 10-, 20-mal, jeder mit eigener Stückprüfung und Dokumentation. Ab 10 gleichen Schränken kalkulieren wir einen Mengenpreis.
Kapazität – ehrlich gesagt
Werkstatt: bis Jahresende ausgelastet, freie Fertigungsplätze ab Januar/Februar 2027. Lieferzeit ca. 12–14 Wochen; den genauen Termin legen wir im Angebot verbindlich fest.
Vor Ort: Termine meist innerhalb von 7–14 Tagen. Einen 24/7-Notdienst haben wir nicht.
Erreichbarkeit: ein Telefontermin ist sofort möglich, auf E-Mails antworten wir meist innerhalb eines Werktags.
Für wen wir bauen
Für Maschinen- und Anlagenbauer, Instandhaltung und Einkauf – vor allem in Südwestfalen. Sie reden immer mit dem Elektromeister, der plant und baut.
Projekt anfragen – oder direkt anrufen: 0162 94 57 338
Was beim Schaltschrankbau nach DIN EN 61439 wirklich geprüft wird
Ein Schaltschrank ist nach der Norm eine Niederspannungs-Schaltgerätekombination. Das heißt: nicht der Schrank wird bewertet, sondern die Kombination aus Gehäuse, Einbaugeräten, Sammelschienen und Verdrahtung als Ganzes. DIN EN 61439-1 legt die allgemeinen Festlegungen fest, Teil 2 gilt für Energieverteilungen, Teil 3 für Installationsverteiler und Teil 4 für Baustellenverteiler.
Vor der Fertigung steht der Bauartnachweis: Erwärmung, Kurzschlussfestigkeit, Isolationskoordination, Schutzart und Luft- und Kriechstrecken werden gegen die Angaben des Gehäuseherstellers gerechnet, nicht geschätzt. Wir arbeiten dabei mit der Verlustleistungsbilanz aller Einbauteile und dem Nachweis, dass die zulässige Übertemperatur im Schrank eingehalten wird — auch im Sommer und auch bei gleichzeitigem Betrieb aller Abgänge.
Nach dem Aufbau folgt die Stückprüfung jedes einzelnen Schranks: Sichtprüfung, Prüfung des Schutzleiters, Isolationswiderstand, Funktionsprüfung der Steuerung und der Sicherheitsfunktionen. Erst danach entstehen Prüfprotokoll, Typenschild mit Kenndaten und Konformitätserklärung. Die vollständige Dokumentation mit Stromlaufplan, Klemmenplan, Stückliste und Prüfprotokoll gehört bei uns zum Lieferumfang und wird nicht extra berechnet.
Bei Wiederholfertigung bauen wir zuerst einen Schrank zur Freigabe und fertigen danach nach eingefrorener Stückliste. Bauteilwechsel, etwa wegen Abkündigung, laufen über eine dokumentierte Änderungsmitteilung — damit Ihr Instandhalter zehn Jahre später noch weiß, was im Schrank steckt.
Häufige Fragen
Was kostet ein Schaltschrank nach DIN EN 61439?
Der Preis hängt an Bemessungsstrom, Anzahl der Abgänge, Schutzart und der Steuerungstechnik im Schrank. Wir kalkulieren jedes Projekt einzeln und geben ein Festpreisangebot ab, das Bauartnachweis, Stückprüfung und Dokumentation enthält. Ab zehn gleichen Schränken kalkulieren wir einen Mengenpreis.
Wie lange dauert der Bau eines Schaltschranks?
Den Termin legen wir im Angebot verbindlich fest. Er hängt am Umfang und vor allem an den Lieferzeiten der Komponenten – deshalb klären wir die Verfügbarkeit, bevor bestellt wird, und melden uns, sobald sich daran etwas ändert.
Übernehmen Sie auch die Konformitätserklärung?
Ja. Für die Schaltgerätekombination stellen wir Typenschild, Prüfprotokoll und Konformitätserklärung nach DIN EN 61439 aus. Wird der Schrank Teil einer Maschine, bewerten wir zusätzlich die Anforderungen aus DIN EN 60204-1 und der Maschinenverordnung.
Bauen Sie auch nach fremden Schaltplänen?
Ja. Wir fertigen nach Ihren Unterlagen und melden zurück, wenn uns bei der Prüfung etwas auffällt — etwa fehlende Selektivität, zu knappe Wärmebilanz oder eine Sicherheitsfunktion ohne passende Performance Level.
